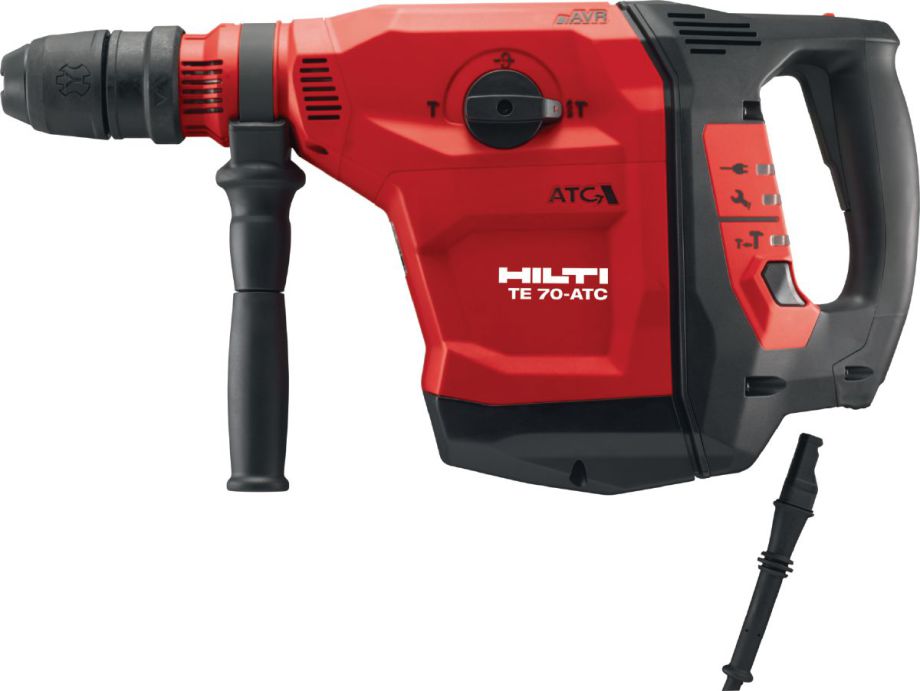

TE 70-ATC-AVR

Datos Técnicos



Tipo de mandril TE-Y (SDS Max)
Modo de trabajo Perforación con percusión, Solo Perforación, Cincelado, Aplicación de cincel
Peso según procedimiento EPTA 01/2003 9.5 kg
Energía de impacto 11.5 J
Brocas para taladro percutor (rango de diám. óptimo) 13/16 - 1-9/16 in
Control activo de torque
Reducción activa de la vibración
Indicador de servicio
Frecuencia de impacto plena 2760 impactos/minuto
Valor de vibración triaxial para perforación con percusión en concreto (ah, HD) 10 m/s² 1
Dimensiones (L x An x Al) 540 x 125 x 324 mm
Rendimiento de perforación - diámetro 2 1 in
Conmutador inversor No
Número de marchas 1
Energía de impacto reducida
Diámetro de perforación óptima en concreto - máx. 1-9/16 in
Brocas para taladro percutor (diám. máximo óptimo) 40 mm
Clase de protección IP IP 20 (IEC 60529)
Brocas de rotura (diám. mín. recomendado) 45 mm
Bloqueo de interruptor de control
Función de cincelado
Incertidumbre (K) de valor de vibración triaxial para cincelado (ah, CHeq) 1.5 m/s² 2
Fuerza de contacto 220 N
Rendimiento de perforación - diámetro 1 13/16 in
Módulo de extracción de polvo TE DRS-Y (opcional)
Brocas de corona de diamante (diám. mín. recomendado) 52 mm
Vibración triaxial para cincelado en concreto 9 m/s² 3
Brocas corona con percusión (diámetro máx. óptimo) 150 mm
Incertidumbre (K) de valor vibración triaxial para perforación con percusión en concreto (ah,HD) 1.5 m/s² 4
Supresión de las interferencias de radio y televisión
Brocas corona con percusión (diámetro mín. óptimo) 68 mm
Energía de impacto reducida 5.5 J
Diámetro de Perforación óptima en concreto - mín. 13/16 in
Brocas para metal (diám. máx. recomendado) 20 mm
Aprobaciones UL /CSA 60745-1, UL/CSA 60745-2-6
Rendimiento máx. de cincelado 1400 cm³/min
Frecuencia de impacto reducida 1920 impactos/minuto
Rendimiento de perforación: volumen/minuto para diámetro 2 160 cm³/min
Inmunidad a las interferencias
Brocas de corona de diamante (diám. máx. recomendado) 132 mm
Emisión de nivel de presión sonora emitida con ponderación A 102 dB (A) 5
Categoría de peso 7 kg
Valor de vibración triaxial para perforación en metal (ah, D) 2.9 m/s² 6
Rendimiento de perforación - diámetro 3 1-1/4 in
Incertidumbre (K) de valor de vibración triaxial para Perforación en metal (ah, D) 1.5 m/s² 7
Brocas para madera (diámetro mín. recomendado) 10 mm
Brocas para madera (diámetro máx. recomendado) 32 mm
Longitud del cable de alimentación 4000 mm
Tope de profundidad Opcional
Rendimiento de perforación: volumen/minuto para diámetro 3 175 cm³/min
Electrónica de motor de velocidad constante
Emisión de nivel de potencia sonora con ponderación A 113 dB (A) 8
Rendimiento de perforación: volumen/minuto para diámetro 1 130 cm³/min
Interruptor de velocidad variable
Incertidumbre del nivel sonoro indicado 3 dB (A) 9
Intensidad de cincelado Sin cincelado, Cincelado corrector en mampostería/ladrillo, Cincelado corrector en concreto, Penetraciones/aberturas en concreto
Brocas para metal (diám. mín. recomendado) 10 mm
Velocidad de rotación en 1.ª sin carga 360 rpm
Brocas corona de impacto (rango de diámetro óptimo) 2-11/16 - 5-7/8 in
Rendimiento de perforación: volumen/minuto para diámetro 4 180 cm³/min
Rendimiento de perforación - diámetro 4 1-9/16 in
Brocas para taladro percutor (diám. mínimo óptimo) 20 mm


Características

Alta velocidad de rotación (360 rpm) para conseguir un maximo desempeño de perforación

Clutch optimizado para lograr la máxima transferencia de torque

Centro de gravedad próximo a la empuñadura principal para obtener un equilibro perfecto

El control activo de torque (ATC) detiene el motor de forma casi instantánea si la broca se atasca y la carcasa comienza a girar demasiado rápido. Así se reduce el riesgo de un giro repentino del rotomartillo combinado sobre su propio eje previniendo lesiones al operador

Carcasa reforzada con fibra de vidrio para mayor fiabilidad y durabilidad

APLICACIONES:



- Taladros para anclajes de grandes cargas, con diámetros de entre 3/4" y 1-3/4"

- Taladrado con percusión en concreto, mampostería y piedra natural con brocas con un diámetro de 1/2" - 6"

- Ruptura y demolición con cinceles planos y punteros

- Perforaciones con alto torque para madera y acero

- Perforaciones para anclajes de grandes cargas, con diámetros de 20 - 40 mm


FICHA DE PRODUCTO TE 70-ATC-AVR
TE70-ATC-AVR.pdf
Documento Adobe Acrobat [495.2 KB]
